Tlakové a tahové testy zemních vrutů: pevný základ pro fotovoltaiku a BESS

Spolehlivost fotovoltaických elektráren a bateriových úložišť nezačíná u panelů, střídačů ani baterií, ale už v podloží. Tlakové a tahové testy zemních vrutů pomáhají ověřit únosnost konkrétní lokality, zpřesnit návrh základů a snížit rizika ještě před zahájením výstavby.

U velkých energetických projektů rozhoduje kvalita přípravy. Nosná konstrukce pozemní fotovoltaické elektrárny, solárního carportu nebo bateriového úložiště musí dlouhodobě přenášet zatížení do podloží. Nestačí proto vycházet pouze z obecných předpokladů. Důležité je ověřit, jak se konkrétní zemina chová v místě budoucí instalace.

V GreenBuddies proto propojujeme projektovou přípravu, statiku a terénní ověření. Ve spolupráci se společností BAYO.S pracujeme s tlakovými a tahovými testy zemních vrutů, které pomáhají porovnat návrh konstrukce s reálně naměřenou únosností podloží.

Jeden projekt, různé podloží

Podmínky v podloží se mohou výrazně lišit nejen mezi jednotlivými staveništi, ale i v rámci jednoho pozemku. Geologické podklady dávají projektantovi důležitý výchozí obraz, nemusí ale přesně popsat každé místo, ve kterém bude stát konstrukce fotovoltaické elektrárny nebo bateriového úložiště.

Pro projekt to znamená dvě základní rizika. Prvním je příliš slabý základ, který nevyhoví návrhovému zatížení. Druhým je naopak zbytečně robustní řešení s vyšší spotřebou materiálu, delší instalací a vyššími náklady. Obě situace mají dopad na harmonogram, rozpočet i dlouhodobou spolehlivost stavby.

Proto dává smysl ověřovat návrh přímo v terénu. U rozsáhlejších projektů může i relativně malá změna typu nebo délky základového prvku znamenat významný rozdíl v materiálu, logistice a montážním čase.

Co tlakové a tahové testy ověřují

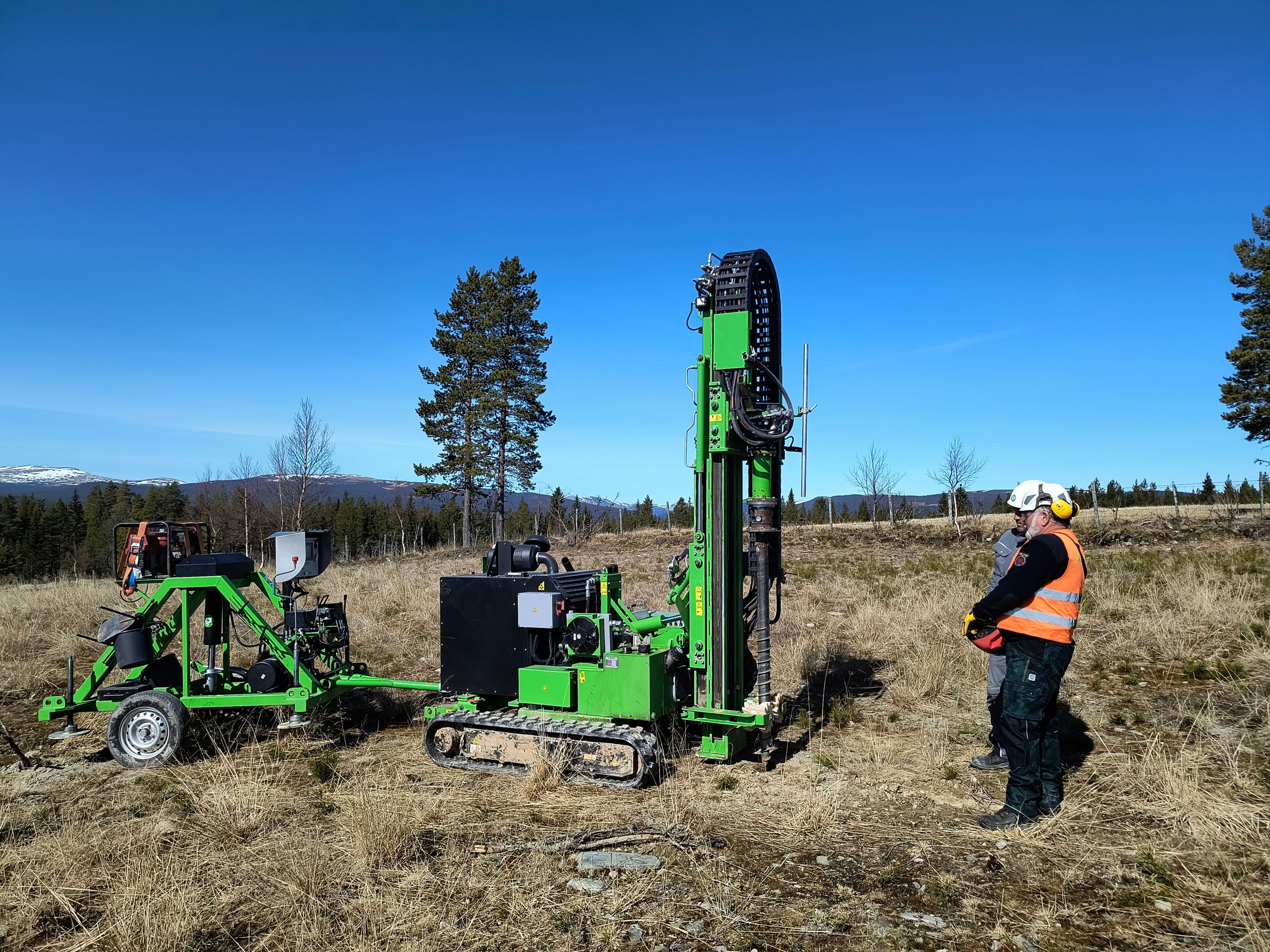

Princip testování je přímočarý. Zkušební zemní vrut nebo profil se instaluje do zvolené hloubky a následně se zatěžuje způsobem, který odpovídá budoucímu namáhání konstrukce.

• Tlakové testy ověřují chování prvku při vertikálním zatížení směrem do podloží.
• Tahové testy sledují odpor proti vytažení a podle potřeby také vodorovnou únosnost, která je důležitá například při působení větru na nadzemní konstrukce.

Během zkoušky se elektronicky zaznamenává působící síla a odpovídající posun. Výsledkem je křivka síla–posun, ze které lze vyhodnotit chování základového prvku v daném typu zeminy. Automatický sběr dat zároveň omezuje riziko chyb při ručním odečtu a vytváří dohledatelný záznam každého testu.

Zkoušky vycházejí z principů geotechnického navrhování. Testovací místa se vybírají tak, aby reprezentovala podmínky celé lokality. Pokud je podloží výrazně proměnlivé, rozsah testování se odpovídajícím způsobem rozšiřuje.

Od měření k projektovému rozhodnutí

Samotné měření je jen první část procesu. Klíčové je vyhodnocení a převedení výsledků do konkrétního návrhu. Protokoly ze zkoušek obvykle obsahují průběh zatížení a posunu, specifikaci testovaných prvků, použité vybavení i polohu testovacích bodů.

Technické vyhodnocení následně stanoví návrhové únosnosti a popíše podmínky instalace. Tyto informace slouží jako podklad pro statický návrh konstrukce, volbu vhodného typu a délky zemního vrutu, rozmístění základových prvků a přípravu realizační dokumentace.

Pokud testy ukážou například nižší vodorovnou únosnost nebo slabší vrstvu zeminy, lze konstrukční řešení upravit ještě před zahájením hlavní montáže. Právě v této fázi je změna návrhu nejjednodušší a ekonomicky nejvýhodnější.

Tento přístup přímo navazuje na kvalitní projektování FVE a na odpovědnou přípravu výstavby. Základy nejsou oddělený technický detail. Jsou součástí rozhodování o konstrukci, harmonogramu, logistice i celkové proveditelnosti projektu.

Digitální záznam každého zemního vrutu

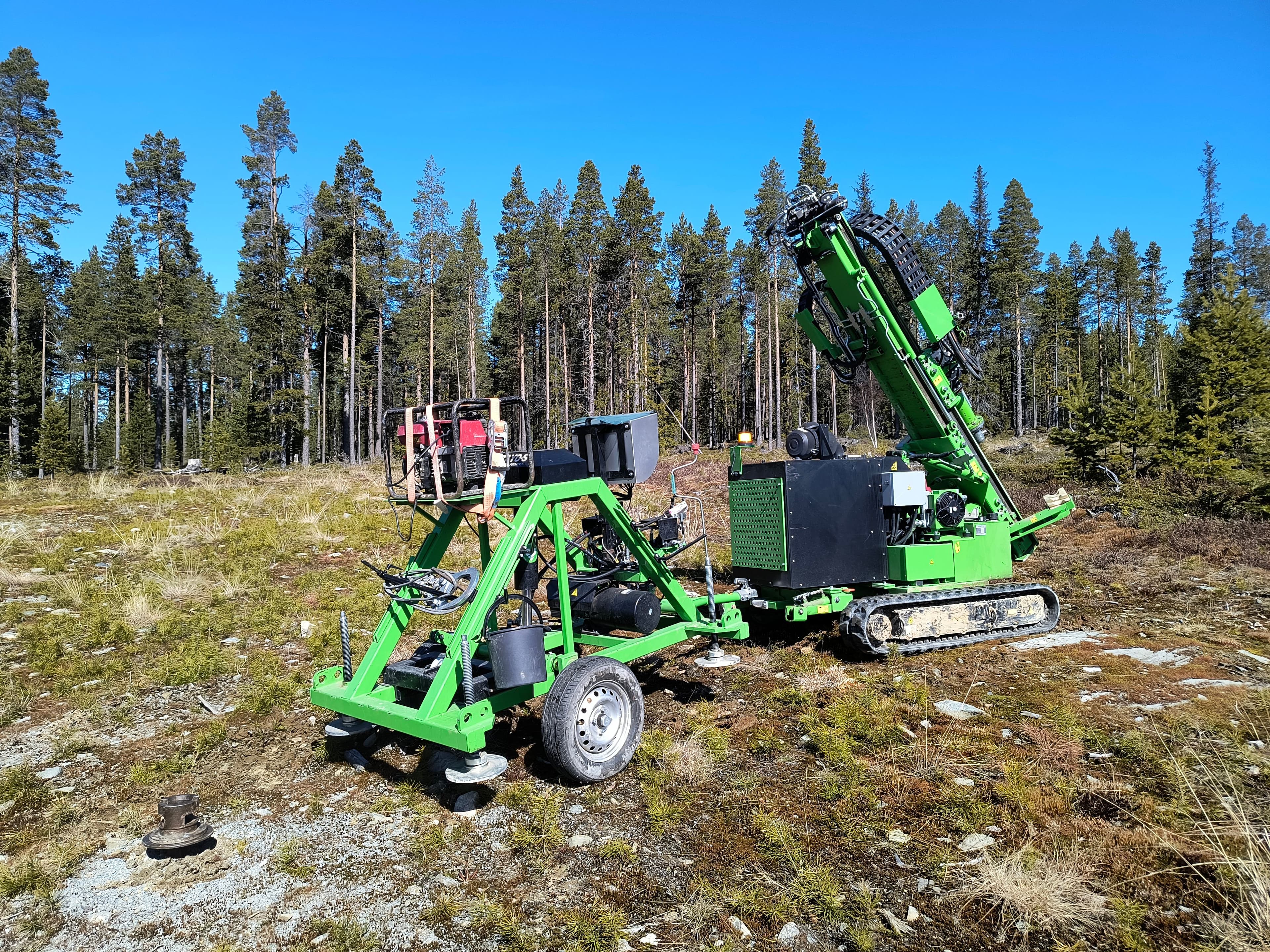

Dalším krokem je digitalizace samotné instalace. U vybraných projektů lze instalační techniku vybavit IoT záznamovou jednotkou, která během zavrtávání sleduje například průběh točivého momentu, rychlost instalace, dosaženou hloubku, polohu nebo rychlost penetrace.

Příkladem takového řešení je technologie společnosti PILAR.dk, kterou BAYO.S využívá pro digitální dokumentaci instalace zemních vrutů. Data jsou přiřazena ke konkrétnímu zemnímu vrutu, takže vzniká digitální instalační protokol každého prvku.

Projektant, realizační tým i investor tak mohou zpětně ověřit průběh instalace, porovnat jednotlivé vruty a identifikovat případné odchylky. Oproti ručnímu zapisování vzniká souvislý elektronický záznam, který usnadňuje kontrolu kvality i následné předání projektu.

Instalační data sama o sobě nenahrazují statické zkoušky. Referenční informaci o únosnosti poskytují tlakové a tahové testy. Digitální monitoring následně pomáhá ověřovat, zda byly další prvky instalovány za srovnatelných podmínek.

Proč jsou základy důležité u BESS

U bateriových úložišť je správné založení obzvlášť důležité. BESS pracuje s vysokou hmotností technologických kontejnerů, požadavky na rovinnost, servisní přístup, bezpečnostní odstupy a dlouhodobou stabilitu. Základy proto musí být navrženy nejen podle okamžité únosnosti, ale i s ohledem na budoucí provoz a údržbu.

Baterie zároveň často vznikají v návaznosti na fotovoltaické elektrárny, průmyslové areály nebo energetické projekty s náročnou koordinací připojení a technologie. U takových staveb může chyba v přípravě základů komplikovat další fáze projektu, včetně instalace kontejnerů, trafostanic, kabeláže a uvedení do provozu.

Proto v GreenBuddies vnímáme základy jako součást širšího EPC řízení. U projektů FVE i BESS navazují na projekci, statiku, logistiku, montáž a commissioning. Praktický dopad je jednoduchý: čím lépe je projekt připraven před zahájením výstavby, tím méně prostoru zůstává pro improvizaci na stavbě.

Související pohled na komplexitu BESS projektů najdete také v článku o logistice BESS jako klíčové fázi projektu a v referenci FVE a BESS Modlany.

Méně nejistoty před zahájením výstavby

Pro GreenBuddies a BAYO.S jsou tlakové a tahové testy především praktickým propojením projekce, statiky a realizace. Ověření v terénu probíhá v okamžiku, kdy je ještě možné návrh upravit bez nákladných zásahů do rozestavěného projektu.

Investor získává lépe doložený podklad pro rozhodování, projektant přesnější návrhové hodnoty a realizační tým jasnější podmínky pro instalaci. U velkých FVE, carportů nebo BESS nejde o administrativní krok navíc, ale o způsob, jak řídit technické riziko ještě před tím, než se rozjede hlavní výstavba.

Tento princip zapadá do širšího přístupu GreenBuddies k EPC výstavbě fotovoltaických elektráren. Kvalitní realizace nezačíná až na staveništi. Začíná už při ověření vstupních podmínek, technickém návrhu a nastavení kontrolních bodů.

Méně betonu, více jistoty

Zemní vruty umožňují zakládat fotovoltaické konstrukce i některé typy bateriových úložišť rychle, s omezením mokrých procesů a bez klasických betonových základů. Jejich skutečná výhoda ale vzniká až ve chvíli, kdy je základ navržen podle konkrétního podloží, zatížení a instalačních podmínek.

Tlakové a tahové zkoušky proto nevnímáme jen jako formální krok v harmonogramu. Jsou nástrojem pro přesnější a bezpečnější návrh, předvídatelnější výstavbu a efektivnější využití materiálu i investičních prostředků.

Časté otázky

Kdy se provádí tlakové a tahové testy zemních vrutů?

Ideálně ve fázi přípravy projektu, kdy je známý předběžný návrh konstrukce a zároveň je ještě možné upravit typ, délku nebo rozmístění základových prvků. Testování před hlavní montáží pomáhá snížit riziko pozdějších změn na stavbě.

Nahrazují testy zemních vrutů geologický průzkum?

Ne. Geologický nebo geotechnický průzkum poskytuje důležitý vstupní obraz o lokalitě. Tlakové a tahové testy ověřují chování konkrétního základového prvku v místě budoucí instalace a zpřesňují návrhové hodnoty.

Proč jsou tahové testy důležité u fotovoltaických konstrukcí?

Fotovoltaická konstrukce je vystavena nejen svislému zatížení, ale také účinkům větru. Tahové testy pomáhají ověřit odpor proti vytažení a podle potřeby také vodorovnou únosnost základového prvku.

Má smysl digitálně zaznamenávat instalaci každého vrutu?

Ano, zejména u větších projektů. Digitální záznam pomáhá doložit průběh instalace, porovnat jednotlivé prvky a identifikovat odchylky. Nenahrazuje statické zkoušky, ale doplňuje je o kontrolovatelnou dokumentaci montáže.

Lze zemní vruty použít také pro BESS?

V některých projektech ano, vždy ale záleží na hmotnosti technologie, geotechnických podmínkách, návrhu základů, požadavcích dodavatele technologie a celkové koncepci stavby. U BESS je nutné pracovat s odpovídající bezpečnostní rezervou a přesnou projektovou dokumentací.
