Ausziehversuche zur Prüfung der Festigkeit von Solarkonstruktionen

Ausziehversuche zur Prüfung der Festigkeit von Solarkonstruktionen

Freiflächen
Qualitätskontrolle

31.10.2024

Ausziehversuche oder Zugtests (Pull-out Tests) sind eine wichtige Methode bei Photovoltaikanlagen, insbesondere beim Bau von Freiflächen-Solarkraftwerken. Bei diesen Tests geht es darum, die Stabilität und Tragfähigkeit der Verankerung der Paneele im Feld zu überprüfen, was für die Widerstandsfähigkeit gegen Wind, Schneelasten und andere natürliche Einflüsse unerlässlich ist.

Einsatz von Ausziehversuche in der Praxis

Der Hauptzweck von Ausziehversuche besteht darin, sicherzustellen, dass das Verankerungssystem stark genug ist, um die Struktur für die Solarmodule zu tragen. Anhand der Testergebnisse lässt sich beurteilen, ob das Verankerungssystem für die Installation geeignet ist und ob es bei maximaler Belastung die erforderliche Stabilität gegen Ausreißen bietet.

Im September 2024 haben wir in Creutzwald, Frankreich, Belastungstests durchgeführt, um die Wirksamkeit der Verankerungssysteme von TreeSystem zu überprüfen. Dabei haben wir die Widerstandsfähigkeit gegen Wind und Schnee getestet, was für die Sicherheit und die langfristige Haltbarkeit des Solarkraftwerks entscheidend ist.

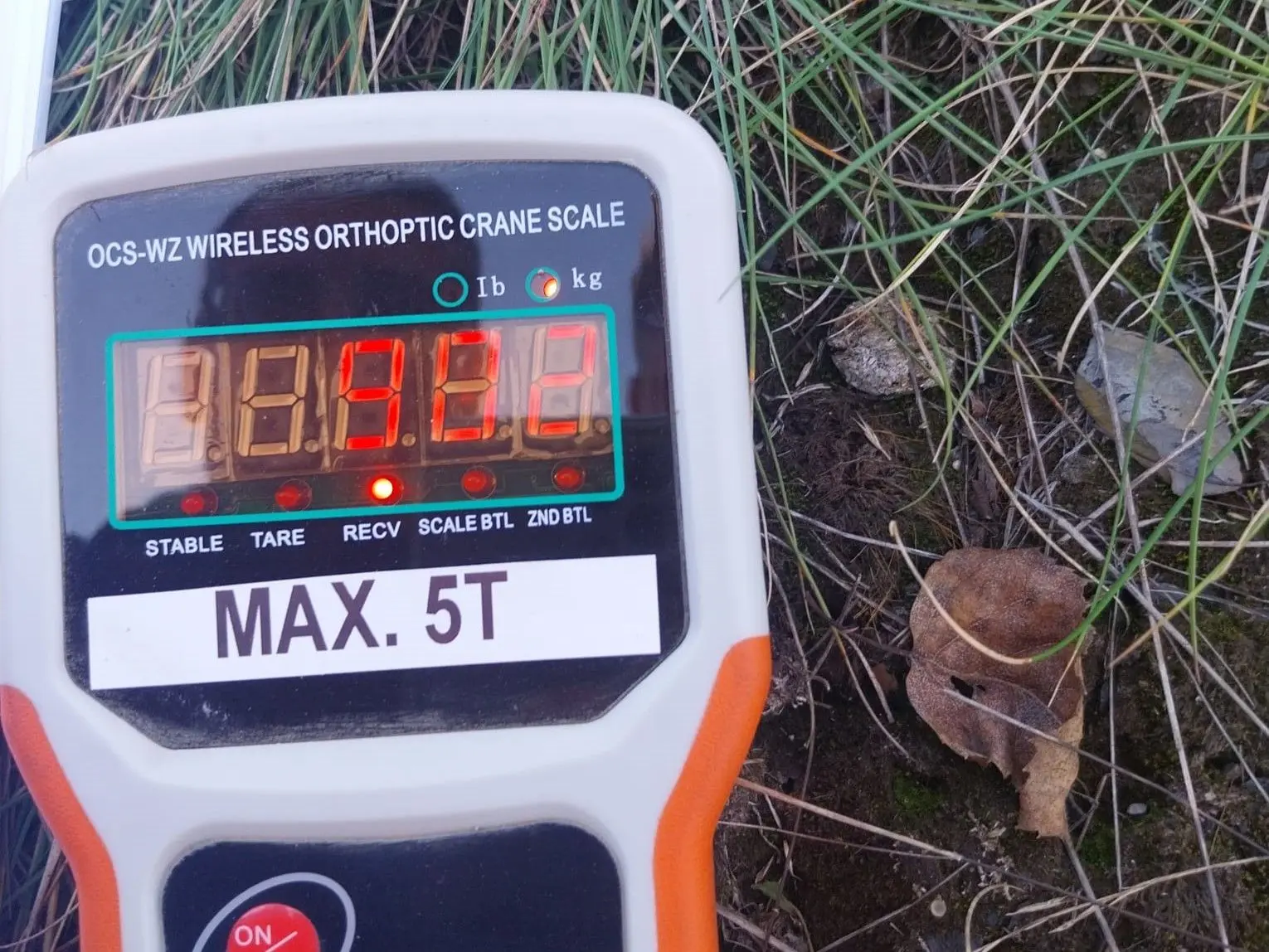

Greenbuddies testují odolnost solárních konstrukcí pomocí zátěžových tahových zkoušek

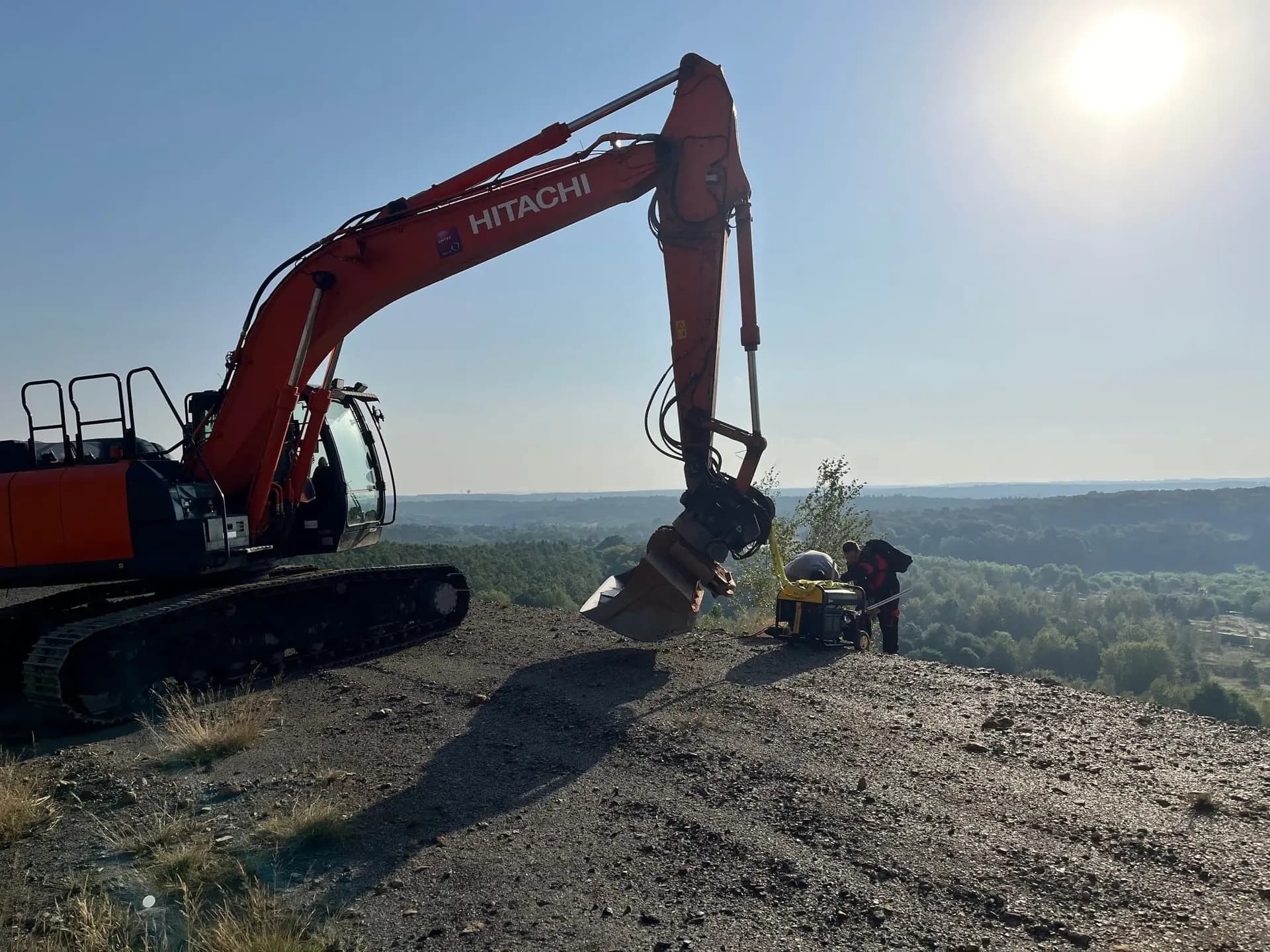

Odolnost solárních konstrukcí testovaná tahovými zkouškami Greenbuddies
Zátěžové tahové zkoušky kotvení solárních panelů Greenbuddies



Ablauf der Ausziehversuche

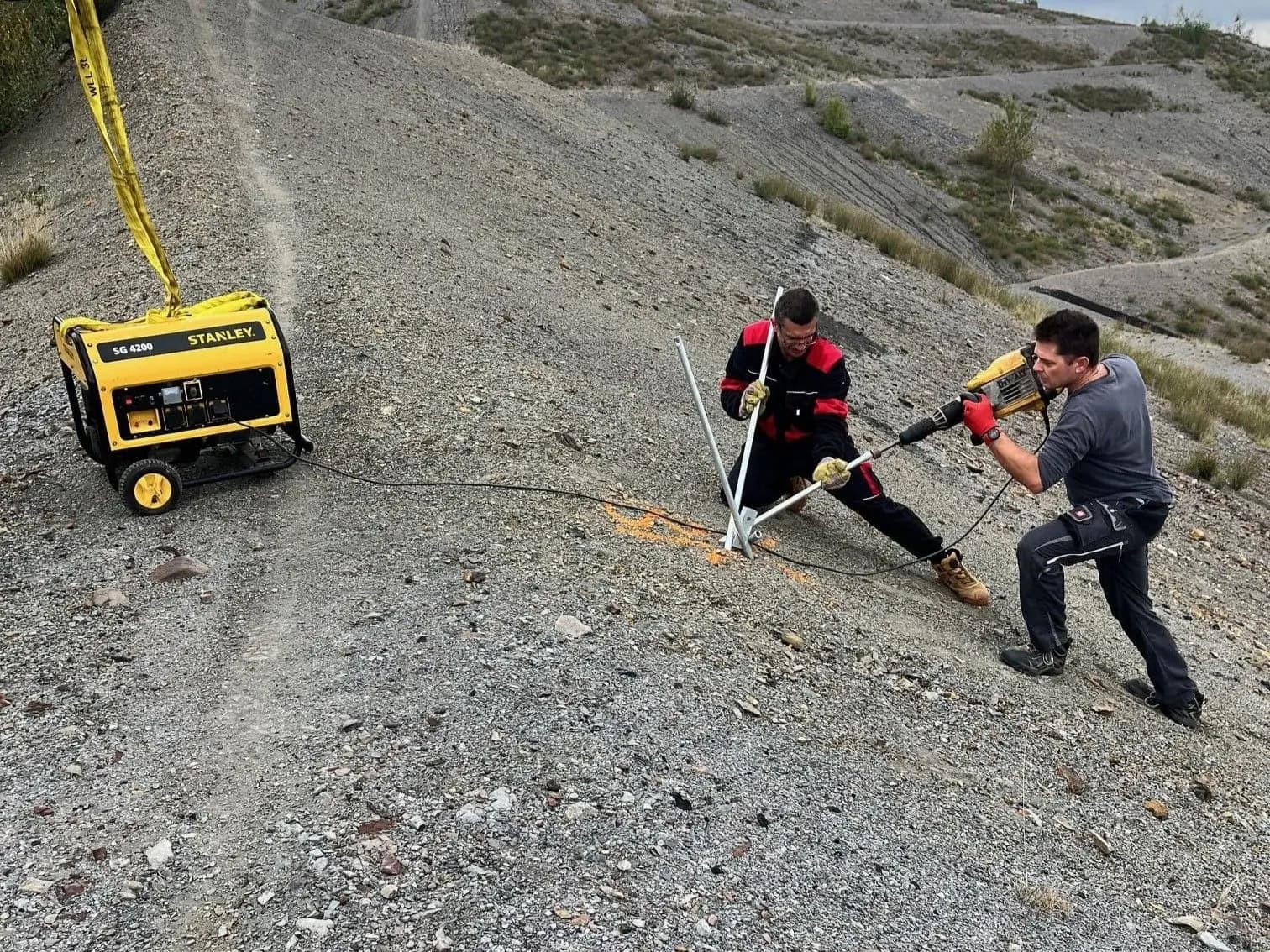

Die folgenden Schritte sollten bei der Prüfung von Dübeln nicht vergessen werden. Die Anker werden mit der Technik in den Boden gerammt. Anschließend wird ein Gerät an der Ankerstelle angebracht, um die maximale Zugkraft aufzuzeichnen, bevor der Anker herausgezogen wird. Während der Prüfung wird eine kontinuierliche Zugkraft aufgebracht, bis der Anker aus dem Boden rutscht. Der aufgezeichnete Maximalwert gibt an, wie groß der Widerstand des Dübels gegen das Herausziehen ist.

Jeder Prüfpunkt wird sorgfältig dokumentiert, einschließlich der GPS-Koordinaten, der Länge der verwendeten Bolzen und der erreichten Last. Diese Daten werden anschließend ausgewertet, um die Gesamtwirksamkeit des Ankersystems zu beurteilen.

Ergebnisse und Auswertung der Ausziehversuche

In unserem Projekt wurden insgesamt 25 Versuche durchgeführt und Anker mit Längen von 790 mm, 990 mm und 1190 mm getestet. Bei den Auszugstests wurden unterschiedliche Höchstlastwerte erreicht, so dass die Greenbuddies-Ingenieure die Leistung von Ankern unterschiedlicher Länge unter verschiedenen Feldbedingungen vergleichen konnten. So wurden beispielsweise bei Ankerlängen von 1190 mm Werte von bis zu 2322 kg gemessen, was auf eine hohe Auszugsfestigkeit hindeutet, während kürzere Bolzen niedrigere Werte erreichten. Je nach den Bedingungen kann dies jedoch in einigen Fällen ausreichend sein.

Fazit der Ausziehversuche

Zugtests sind unerlässlich, um die langfristige Stabilität und Sicherheit von PV-Anlagen zu gewährleisten. Die Ergebnisse stellen sicher, dass die Verankerungssysteme für Solarpaneele den örtlichen Bedingungen und Umweltanforderungen standhalten können. Diese Art der Prüfung ermöglicht eine Optimierung der Konstruktionspläne und verringert das Risiko von Schäden an den Anlagen durch ungünstige Witterungsbedingungen oder andere Naturphänomene, was für den effizienten Betrieb und die langfristige Haltbarkeit von PV-Anlagen entscheidend ist.

Wenden Sie sich an uns, wenn Sie weitere Informationen über Zugversuche wünschen.
